美国福禄克FLUKE 1750三相电能质量记录仪收集数据分析波动

美国福禄克FLUKE 1750三相电能质量记录仪收集数据分析波动

美国福禄克FLUKE 1750三相电能质量记录仪收集数据分析波动
主要特性
满足标准的电能质量:所有测量均符合 IEC61000-4-30标准以正确评估所有测量值,包括电压、电流、功率、谐波和闪变等
快速而可靠的配置: ARCHOS 43 Internet Tablet 提供了仪器所记录内容的视窗,即使在棘手的测试位置,也可进行快速而可靠的配置
无阈值设置:在使用 Fluke电能分析软件收集数据后应用阈值 – 无需担心因设置错误而遗失信息
捕捉所有情况:交叉通道和电流触发功能随时捕捉每个通道上的每项测量
直观的 PC 软件:轻松分析数据并根据自动化 EN50160 报告和标准生成报告
即插即用:使用能自我识别的电流探头和单线电压连接,可在几分钟内完成设置
无需重新连接线路:连接不正确时,与无线 PDA 或 PC 进行内部通道交换
测量每项参数: 个相位、零线和地线的电压和电流
5 MHz,8000 Vpk 波形捕捉:可捕获*短事件的详细图片
快速检索数据:借助于随附的 SD 内存卡或通过 100BaseT 高速以太网连接。 当仪器没有其他连接时,SD 卡包含自动下载的内容

产品概述:
使用全新的 Fluke 1750 三相电能质量记录仪和福禄克电能分析软件记录三相电能质量并监控电能质量波动。 这些电能仪表全天候工作,可自动记录每个周期中的每项电能质量参数和事件。

应用
长期分析:找出难以发现的或间歇性的问题;监控关键设备,捕捉电能质量事件,从而与设备故障联系起来
电能质量调查:量化整个设施各部分的电能质量,并通过专业报告记录结果
符合质量要求:验证进线口处的输入电能质量
设备安装/调试:在安装前设定电能系统的性能基准,以确保符合质量要求


产品规格:

技术规格

电能质量测量标准

合规性

IEC 61999-1-4 1 类、IEC 61000-4-30(A、S 或 B 类,具体取决于测量功能)、IEEE519、IEEE1159、IEEE1459 和 EN50160

时钟/日历

24 小时时钟,闰年

实时时钟精度

误差不大于 ± 1 秒/天

内存数据容量

至少 2 GB

最长记录周期

至少 31 天

测量时间控制

自动

最大事件数量

受内存大小限制

电源要求

100 至 240 V 有效值 ± 10%,47-63 Hz,40 W

在中断期间的运行时间(内部 UPS 运行)

每次中断 5 分钟,总工作时间 60 分钟,无充电

尺寸

215 x 310 x 35 mm (8.5 x 12.2 x 3.5 in)

重量

6.3 kg (14 lb)

输入

测量类型

单相加中性线、单相 IT 无中性线、单相分割相位、三相 Y 形、三相三角形、三相 IT、三相高脚臂、三相开放臂脚、二元三角形和 21/2 元 Y 形

输入通道

电压: 4 通道,交流/直流

电流:5 通道

电压通道

输入阻抗: 2 MΩ

输入电容:<20 pF

电流输入特性

2 V 有效值 = 满量程,钳式 CT 的输入电阻为 1 MΩ,柔性 Flexi-CT 的电阻较低

测量方法

对电压和电流同时进行数字采样。数字 PLL 同步采样、电压跌落时的内部频率参照

同步和采样

PLL 同步源

PLL 同步为 Y 形连接类型的 A-N 电压以及三角形连接类型的 A-B 电压。列出的全部连接类型均可分为 Y 形或三角形。

PLL 锁定范围

42.5 至 69 Hz

取样频率

电压和电流: 256 次采样/周期;符合 IEC 61000-4-7 标准的间谐波:2560 点/10 周期 (50 Hz);3072 点/12 周期 (60 Hz);瞬变电压:5 MHz

A/D 分辨率:

电压和电流: 24 位

瞬态电压:14 位

电压和电流测量

电压测量范围

交流电压:1000 V rms ±10% 超量程

直流电压:±1000 V rms ±10% 超量程

电压波峰系数

3 或更低

电流测量范围

取决于使用的电流探头

电流波峰系数

4 或更低

RMS电压

测量类型

真有效值连续计算:每个周期、每 1/2 周期以及每 10 或 12 个周期,频率分别为 50 或 60 Hz,符合 IEC 61000-4-30 标准的要求。

测量不确定度

交流:± 0.2% 读数 ± 0.1% 满量程,高于 50 V rms

直流:± 0.5 % 读数 ± 0.2 % 满量程,大于 50 V dc

RMS电流

测量类型

连续计算真有效值:根据标准,分别在 50 或 60 Hz 的频率下,每个周期、每 1/2 周期以及每 10 或 12 个周期

瞬态电压(脉冲)

测量类型

波形采样

满量程

8000 V pk

采样分辨率

200 nS

测量不确定度

±5% 读数 ±20 V(测试参数:1000 V DC,1000 V 有效值,100 kHz)

电压暂升(有效值骤升)

测量类型

真有效值(通过重叠每半个周期来计算一个周期 - 线电压的测量适用于 3P3W 线路,相电压的测量适用于 3P4W 线路)

显示的数据

暂升的幅值和持续时间

测量

与电压有效值相同

电压暂降(有效值跌落)

测量类型

真有效值(通过重叠每半个周期来计算一个周期 - 线电压的测量适用于 3P3W 线路,相电压的测量适用于 3P4W 线路)

显示的数据

暂降或中断的幅度和区间

测量

与电压有效值相同

电压跌落(中断)

测量类型

与电压暂降相同

LAN 接口

连接器

RJ-45

速度和类型

10/100 Base-T,自动 MDIX

通信协议

基于以太网的 TCP/IP

无线控制器界面

连接

无线(2.4 GHz 无线电)

速度

最高 700 kbit/秒

通信协议

蓝牙 SPP

功率测量

电能,电池寿命:

测量类型

连续计算真有效值:根据标准,分别在 50 或 60 Hz 的频率下,每个周期和每 10 或 12 个周期

频率

测量量程

42.5 至 69 Hz

测量源

与 PLL 同步源相同

测量精确度

± 10 mHz(量程的 10% 至 110%,带正弦波)

功率因数

测量量程

0.000 - 1.000

测量精确度

通过每个测量值计算的 ±1 位数(总值为 ±3 位数)

位移功率因数

测量方法

通过电压基波和电流基波的相位差计算而来

测量量程

- 1.000(超前)至 + 1.000(滞后)

测量精确度

±0.5% 读数 ±2% 满量程 ± 1 位数

电压不平衡和相序

测量方法

根据 IEC 61000-4-30,正序电压除以负序电压

谐波电压和电流

分析窗口

矩形

分析次数

1 至 50

测量精确度

电压/电流: 第 1 至 20 次:±0.5% 读数 ±0.2% 满量程第 21 至 50 次:±1% 读数 ±0.3% 满量程(必须含有电流和功率的电流传感器的精度)

测量方法

IEC 61000-4-7

间谐波电压和电流(中频谐波)

分析窗口

矩形

分析次数

1.5 至 49.5

测量方法

IEC 61000-4-7

闪变

测量方法

IEC 61000-4-15

对于 Plt,2 小时;对于 PSt,10 分钟

测量量程

0、1 至 5 (25),具体取决于电压水平、调制和频率

环境规范

使用环境

工作环境

室内或有遮掩的室外,最高 2,000 m 海拔高度

存放温度和湿度

-20 °C 至 50 °C,80% 最大相对湿度,非冷凝

工作温度和湿度

0 °C 至 40 °C,80% 最大相对湿度,非冷凝

最大额定工作电压

电压端子

1100 V 真有效值

耐电压性

电压输入端子之间、电压输入端子和电流探头、电压输入端子和机壳之间,5550 V 有效值 AC,持续一分钟(50/60 Hz,1 mA 感应电流)

防护等级

IP30(根据 EN 60529)

标准

电磁兼容性 (EMC)

EN 61326-1:1997+A1:1998 Class A

EN 61000-3-2:1995+A1:1998+A2:1998

EN 61000-3-3:1995



安全等级

EN 61010-1 2 nd Edition; 2 000

电压输入设备:污染等级 2,过电压类别 1000 V CAT III,600 V CAT IV(预期过电压:8000 V)

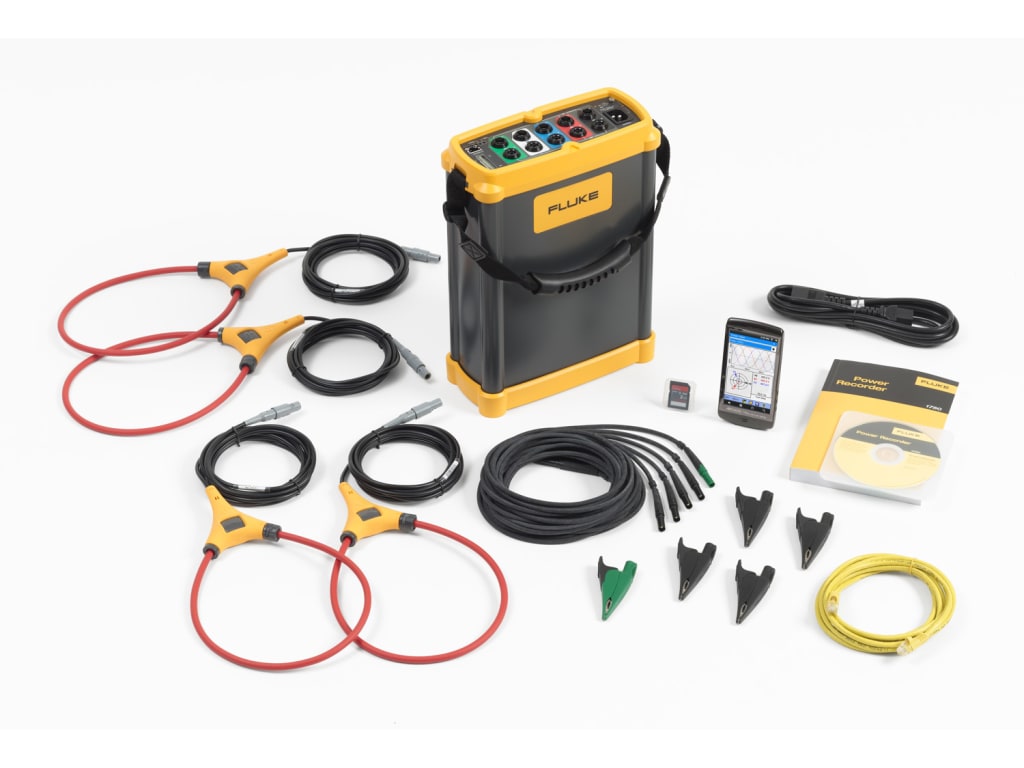

Fluke 1750三相电能质量记录仪包含:
1750 采集设备
ARCHOS 43 Internet Tablet
4 - 400A 电流探头 (3140R)
5 测试线和夹
SD 存储卡
Fluke 电能视图和 Fluke 电能分析软件
带国际插头套件的电源线
以太网电缆
彩色定位套件
印刷版的入门手册
产品光盘,随附软件和 PDF 版本的用户手册
CS 1750/1760 结实耐用的便携软包
